20191209承德市金建检测仪器有限公司实验报告
武汉启恩科技发展有限责任公司
2019-12-09
一. 样品
1. PE 温度200℃.
2. PA66 温度270℃
3. 样条标准：哑铃型 长75mm 宽5mm 厚3mm
二. 实验步骤
1.PE样
（1）取一定量的PE洗料（承德市金建检测仪器有限公司）；
（2）打开注射机（M-1200，武汉启恩科技发展有限责任公司），温度设定为200℃；
（3）当注射机温度到达后，将PE洗料倒入料斗中，把注射机调至手动挡，将腔体内残余料洗出，直至注射出PE样品料；
（4）向料筒中加入PE粉末，预热几分钟；
（5）预热完毕，将模具放入注射机模具卡槽内，调至半自动挡，同时按两边按钮，开始注射样条；
（6）注射哑铃型样
（7）注射后的试样纯PE编号为2019120901
2. PA66样
（1）取一定量的PA66洗料（承德市金建检测仪器有限公司）；
（2）打开注射机（M-1200，武汉启恩科技发展有限责任公司），温度设定为270℃；
（3）当注射机温度到达后，将PA66洗料倒入料斗中，把注射机调至手动挡，将腔体内残余料洗出，直至注射出PA66样品料；
（4）向料筒中加入PA66粉末，预热几分钟；
（5）预热完毕，将模具放入注射机模具卡槽内，调至半自动挡，同时按两边按钮，开始注射样条；
（6）注射哑铃型样
（7）注射后的试样纯PE编号为2019120902

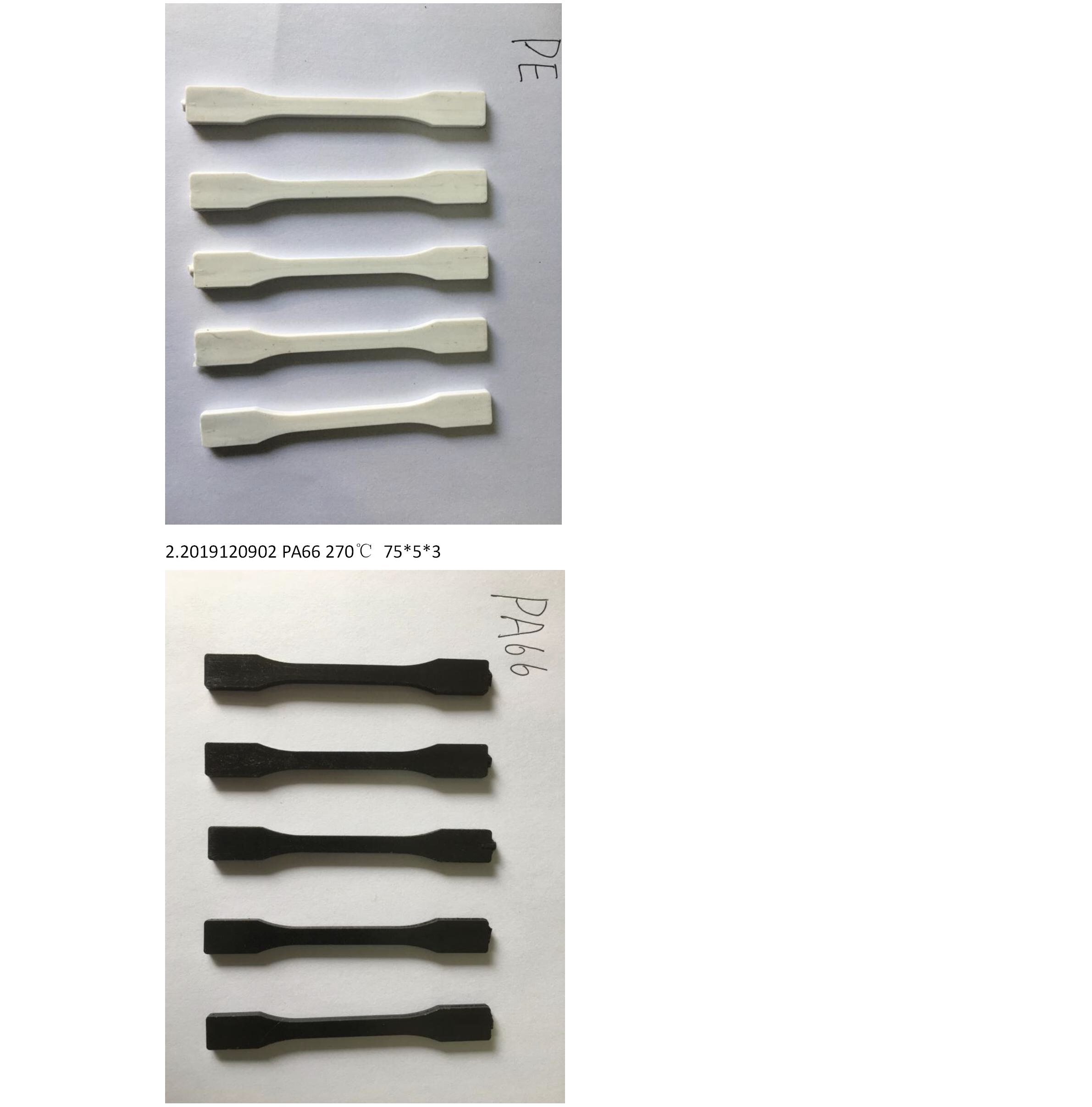

三.实验结果：样品制出，结果参照照片。
1.2019120901 PE 200℃ 75*5*3
3. （1）2019120901 2019120902样都充实无气泡；
（2）2019120901样表面有黑色痕迹，模具许久未用且内腔有油导致；
（3）所制出的实验样品说明：我们可以用注射方法制出样品，且样条完好无损。 |
.jpg)
