热压机压力计算

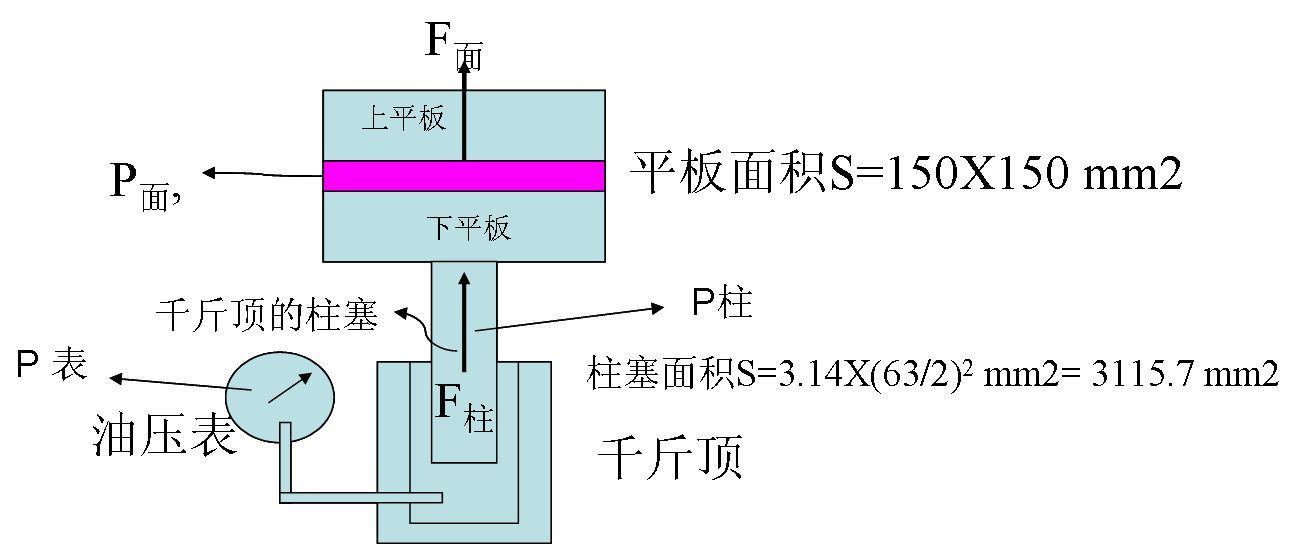

油压表上指示的压强 (P表) 是柱塞底面油压的压强(P柱) , 平板的面压力为F面, 压强为 P面，柱塞直径为63 mm，则：
1. 如果油压表压强 (P表) =60 MPa, 型号为R-3201
则F面= F柱=P x S=60 X106N/m2 X 3115.7 mm2 = 60X106 x (2374.7X10-6) N=186939 N =186939/9.8 KG=19075KG=19.1吨
P面= F面/平板面积=19.1 N/(150X150 mm2)=8.5 MPa
也就是说油压表为60 MPa, 传递到平板的板面压强为8.5 MPa,板面压力为19.1吨. 同样,油压表1 MPa压强相当于平板的板面压力 19.1/60=0.32吨.
2 型号为R-3211,平板面积S=200X200 mm2,油压表为60 MPa, 传递到平板的板面压强为4.8 MPa,板面压力为19.1吨. 同样,油压表1 MPa压强相当于平板的板面压力 19.1/60=0.32吨
